地源热泵打井技术及施工方案

际能能源地源热泵打井技术及施工方案标准，不仅确保所有项目100%的成功率，而且创造了一大批行业内有口皆碑的经典工程，屡获国家行业大奖，成为中国地源热泵行业名副其实的技术和质量典范。

地源热泵技术是利用地能或地表浅层地热资源的温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低这一特点进行能量转换的空调系统。地源热泵通过输入少量的高品位能源（电能），即可实现能量从低温热源向高温热源的转移。在冬季，把土壤中的热量“取”出来，提高温度后供给室内用于采暖；在夏季，把室内的热量“取”出来释放到土壤中去，并且常年能保证地下温度的均衡。

地源热泵在结构上是有一个由地下埋管组成的地热换热器，它通过循环液（水或以水为主要成分的防冻液）在封闭地下埋管中的流动，实现系统与大地之间的能量转换。它具有稳定性好、经济、高效、环保、一机多用、使用寿命长等特点。

地源热泵打井一般适用在什么地方？

1.地源热泵系统最适用采暖/制冷比较均衡的地区；

2.建筑物周围有可供埋管的较大面积的空地；

3.建筑物周围有可供利用的河流或湖水(水源热泵)。

打井是地源热泵安装工程中的第一环，也是重要的一环。那么如何才能做好地源热泵打井工作？地源热泵打井又有哪些步骤及注意事项呢？

1、勘察地形

首先设计人员要先勘察地形，确定打井数量和打井位置

2、挖沟

挖好项目要求的沉淀池及泥水沟

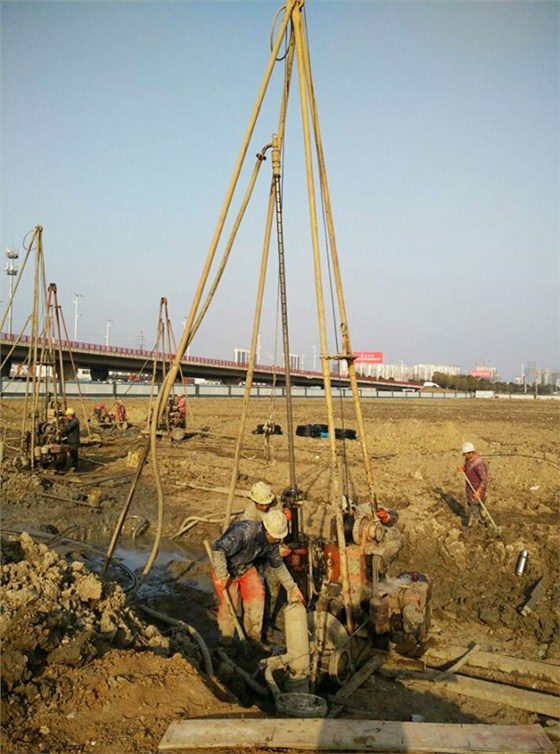

3、架设钻机

打井钻机设备进场，架设安装好钻机装置

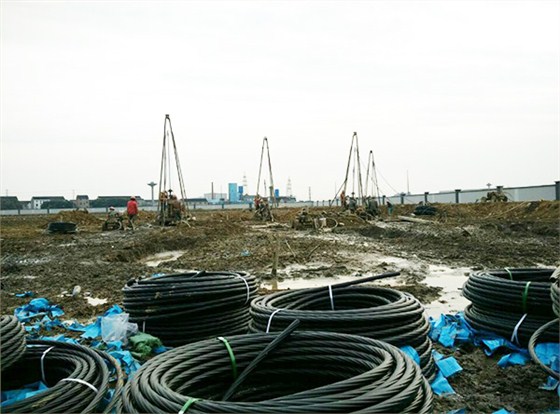

4、开始打井

钻孔，下换热管。一般井间距控制在3-4米，井深为80-100米为佳，打井需要380V供电

5、垂直埋管

垂直地埋管换热器埋管深度宜大于20m，钻孔孔径不宜小于0.11m，钻孔间距应满足换热需要，间距宜为3～6m。 垂直埋管换热器通常采用的是U型方式，按其埋管深度可分为浅层（＜ 30 m），中层（30～100 m）和深层（＞100 m）3种。埋管深，地下岩土温度比较稳定，钻孔占地面积较少，但相应会带来钻孔、钻孔设备的经费和高承压埋管的造价提高。

6、回填

根据不同地质条件选择不同的回填材料，一般都是用膨润土 、沙子、水泥的混合物，回填方式严格来讲是要用孔底注浆工艺自下而上回填,这样才能保证回填的密实度保证换热效果.大多施工队伍都是从孔口填,不可能填密实,影响换热效果，回填完后将留在地面的管道管口进行封堵保护并进行标记，防止后续施工造成损坏

7、水平埋管

水平连接管的深度应在冻土层以下0.6m，且距地面不宜小于1.5m。水平地埋管普遍使用在单相运行状态的空调系统中，一般的设计埋管深度在2～4米之间，在只用于采暖时，土壤在整个冬天处于放热状态，沟的深度一定要深，管间距要大。水平管敷设将所有立井水平连接到分集水器，管道埋深要求80cm以下，防止冬季不适用时管道被冻。

8、热熔连接

热熔连接时注意掌握好时间，避免焊接后缩孔，甚至堵塞管道

9、回填

首先调整水平管的间距、平整度。施工时水平管下垫沙层，连接完毕后上部用原土回填并进行夯实

10、保压

系统管道全部安装完毕，且冲洗、排气及回填完成后， 进行第四次水压试验，在试验压力下稳压12小时，稳压后压力降不应小于3％。
